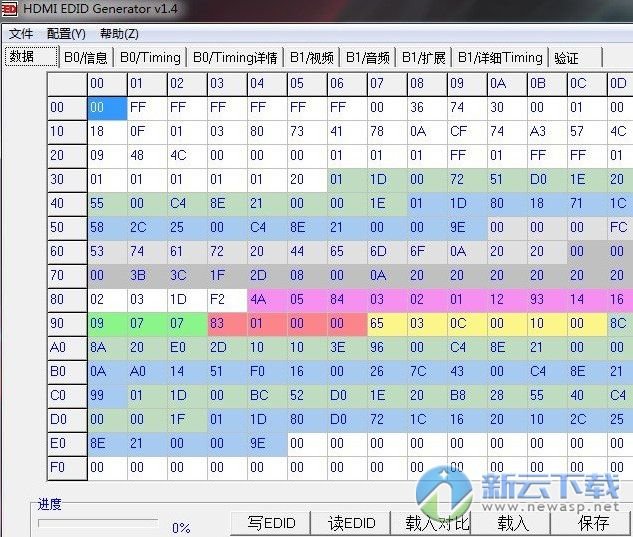

hdmi edid测试工具汉化版是一款TV和Monitor行业常用的测试修改辅助EDID工具。hdmi edid输出设备都是根据接收端的EDID信息来决定是DVI还是HDMI，因此我们需要修改EDID信息。

EDID包含两个部分，基本的EDID只有128个字节，还有128字节的扩展EDID，扩展部分不是必须有的。那通常电视都有扩展EDID。那EDID的详细定义在规范里面都可以找到，主要有以下几部分：

(00H-07H)这8个字节是固定的，其必须等于0x00FFFFFFFFFFFFFF00;

(08H-08H)生产商的ID或者名字;

(0AH-0BH)产品ID;

(0CH-0FH)序列号;

(10H-11H)生产时间;

(12H-13H)版本号，比如1.3那就是01，03;

(14H)视频输入信号类型，数字还是模拟

(15H)横向图像的最大宽度

(16H)竖向图像的最大宽度

(17H)显示Gamma的版本，比如2.20

(18H)DPMS和支持的属性，比如显示类型是RGB

(19H-22H)色度信息

(23H)支持的基本timing表1，比如640x480@60HZ(IBM,VGA), 800x600@60HZ(VESA)

(24H)支持的基本timing表2，比如1024x768@60HZ(VESA)

(25H)生产商保留的timing信息

(26H-35H)支持的标准timing表

(36H-47H)timing的详细信息描述1，这个段是一个timing的更详细的描述，比如横向，竖向图像大小，刷新模式是隔行还是逐行等

(48H-59H)timing的详细信息描述2

(5AH-6BH)timing的详细信息描述3

(6CH-7DH)timing的详细信息描述4,这四个段用来描述不同timing的详细信息，描述1必须有，其它的可以为空

(7EH)扩展EDID的标志位，如果为0则不存在扩展EDID，如果为1则后面还存在扩展EDID段

(7FH)CheckSum

扩展EDID部分

1.图像和声音模式，如模拟还是数字，

2.颜色模式，如YCbCr(4:4:4),YCbCr(4:2:2)

3.简短的timing描述，这里指定了一些在段1里面没有描述的timing信息。比如640x480p@60HZ 4:3等

4.声音的简短描述，比如PCM(2通道，32KHZ,44.1HZ,48HZ,16bit,20bit,24bit)

AC-3，Dolby Digital+(6通道，32KHZ,44.1KHZ,48KHZ，最大比特率640kbps)

喇叭(左右声道)

5.VSDB：生产商特别信息，比如包含了CEC物理地址，3D信息，deep color信息等

6.CheckSum

二。CheckSum计算方法

Checksum的计算原则是前127个字节的和为0，所以比如第一块的checksum=256-(byte0+byte1+...+byt127)%256

三。VSDB详解

VSDB是EDID里面一个比较难懂的块，通常的EDID编辑工具都没有提供编辑这个块的选项，但现在通常电视的EDID里面都有这个信息。

VSDB的基本结构

(00H)这个字节的后5位表示这个VSDB的长度，但不包括本身。这个长度必须大于或者等于5

(01H-03H)24位的标志符，必须等于0x000C03

(04H-05H)这两个字节标志这个HDMI口的CEC物理地址，比如1口是0x1000,2口是0x2000

(06H)bit7 SUPPORT_AI标志位，如果为1表示这个设备支持ACP,ISRC1，ISRC2，不支持则应当置为0

bit3~bit6标志是否支持deep color模式，支持哪些模式。比如DC_36bit表示输出的每个像素由36位表示，颜色的精度更高。如果DC_YCBCR444置为1，那么其它3项也必须为1

bit0标志是否支持DVI dual link模式。

(07H):MAX_TMDS_CLOCK,表示支持的最大TMDS率，等于MAX_TMDS_CLOCK*5MHZ。如果支持的比率大于165M,或者支持deep color，或者支持DVI DUAL LINK那么这个字节不能为0

(08H)bit6,bit7图像和声音的延时标志，如果为1，那么(09H~12H)分别标志逐行，隔行的图像，声音延时信息。如果为0，那就不存在这个信息

bit5:附加HDMI图像格式，也就是除了之前定义的timing外，其它支持的格式。

包含了4个部分

1个字节3D_PRESENT表示是否支持3D信息

1个字节表示附加图像格式信息和3D格式信息的长度

第三部分详细说明了支持那些附加的HDMI格式，第四部分支持哪些3D格式

hdmi 频率多出59hz edid怎么改?

你可以下个EDID编辑器，里面有指定的频率修改。
