CAD软件FloEFD 16为你带来全新的CFD计算体验，提高工程师的研究工作提供更有力的帮助!CAD软件FloEFD 16在继承以往强大功能的基础上，继续推出制冷剂的相变、可压缩气体气蚀、体积热源进口、宽频噪声预测等新功能。体积热源进口模块，可以在选定的体积内定义一个体积热源(W / m3)或温度体积源作为一个云点分布;宽频噪声预测模块，可以预测与普劳德曼的定义一致的各向同性湍流产生的声功率级;特别在制冷剂相变方面，可以模拟制冷剂的流动从液体到气体和气体到液体的相变(例如，制冷剂在换热器或空调系统中的流动)。

CAD软件FloEFD 16是无缝集成于主流三维CAD软件中的高度工程化的通用流体传热分析软件，完全支持直接导入Pro/E、Catia、Solidworks、 Siemens-NX、 Inventor等所有主流三维CAD模型，分析步骤包括CAD模型建立、自动网格划分、边界条件施加、求解和后处理等都完全在CAD软件界面下完成，整个过程快速高效。

功能特色：

1、紧密与CAD集成的CFD仿真

紧密集成使用户能够多做设计的研究和评估如何修改影响性能的设计。

2、Creo-嵌入式的CFD仿真

嵌入CAD的仿真技术帮助工程师进行分析，在同一用户环境下设计。因此，工程师们可以使用最新的Creo CAD模型进行分析，进行多个设计研究和评估如何修改影响设计的性能，而无需进行数据转换或重新应用边界条件和材料属性的麻烦。

3、CATIA V5Creo-嵌入式的CFD仿真

嵌入CAD的仿真技术帮助工程师进行分析，在同一用户环境下设计。因此，工程师们可以使用最新的CATIA V5模型进行分析，进行多个设计研究和评估如何修改影响设计的性能，而无需进行数据转换或重新应用边界条件和材料属性的麻烦。

4、NXCreo-嵌入式的CFD仿真

嵌入CAD的仿真技术帮助工程师进行分析，在同一用户环境下设计。因此，工程师们可以使用最新的Siemens NX模型进行分析，进行多个设计研究和评估如何修改影响设计的性能，而无需进行数据转换或重新应用边界条件和材料属性的麻烦。

5、快速自动Cartesian网格技术

FloEFD采用Cartesian网格技术，该技术被认为是仿真流体流动，传热和传质的最有效的框架。此外，网格过程可容易地自动化，即使是最复杂的CAD几何。如果再加上浸入边界切细胞的方法，这种形式在整个设计过程的预处理里的FloEFD给人前所未有的快速。

FloEFD现在包括滑移网格模型，让您创建旋转设备和瞬间流量的行为，更逼真的仿真例如当流量以围绕一个不规则的旋转部件。

6、参数化的研究与设计比较功能

在比较配置和参数学习能力内的FloEFD使工程师能够了解在几何结构改变或边界条件的影响下的结果。用户可以通过评估通过数值，通过图形效果和视觉图像和动画评估设计，从而比较广泛的项目排列。

7、本能的用户体验

FloEFD具有易于使用的图形用户界面，内置的标准相当的智能自动化：

·强大的分析向导通过问题将引导用户设置

·接口采用工程方面的技术术语，因此用户可以专注于解决流动问题，而不是思考如何使用软件

·实时反馈有关解决方案的进展情况，如收敛，残差和监测点的数值

·及时和直观方式的同时工程输出，包括Microsoft Excel和Word报告

8、HVAC模块

设计占用空间的舒适性和安全性是重要的重要考虑因素，如建筑物，运输车辆和飞机。特殊的仿真功能，如舒适性参数和追踪研究的污染物分布仿真有助于优化环境系统。建筑材料的扩展数据库和辐射模型，允许改进的太阳辐射的仿真设置在HVAC模块。

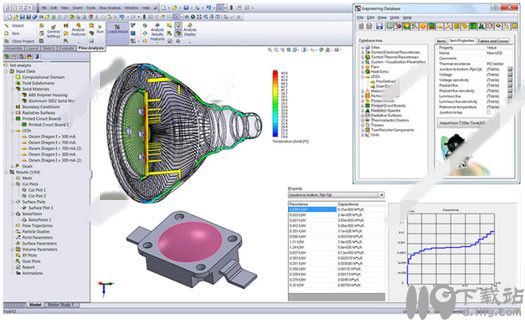

9、LED模块

为了在照明应用中，获得精确的结果，特别物理学需要考虑。 LED模块不仅适用于LED照明应用也可用于任何其照明应用。它包含了必要的辐射模型，如离散坐标和蒙特卡洛并提供以吸收辐射的透明材料，并认为折射，如镜头的能力。 LED模块是为照明行业理想的模块，特别是LED的，它包括一个新的独特的LED模式，提供结点温度和热腔。

10、电子模块

电子冷却模块包含几个功能，使电子系统的热管理仿真更准确。除了风扇曲线和包装材料或2-电阻元件延长的数据库，也包含专门的功能和物理例如PCB模型和由于电流流动的焦耳热。电子冷却模块是理想的进行更详细电子系统的仿真。

11、高级模块

一些仿真任务需要特殊的能力和物理要求以提供准确的结果。高级模块提供的功能能考虑高超声速高达30马赫和燃烧。

FloEFD 16版本对应软件要求：

CATIA V5 R19(推荐SP9)

CATIA V5 R20(推荐SP7)

CATIA V5 R21(推荐SP6)

CATIA V5-6 2012(R22)(推荐SP6)

CATIA V5-6 2013(R23)(推荐SP6)

CATIA V5-6 2014(R24)(推荐SP5)

CATIA V5-6 2015(R25)(推荐SP2)

CATIA V5-6 2016(R26)(推荐SP2)

Pro / ENGINEER Wildfire 4(推荐的日期代码M220)

Pro / ENGINEER Wildfire 5(推荐的日期代码M280)

Creo Parametric v1.0(推荐日期代码M050)

Creo Parametric v2.0(推荐日期代码M190)

Creo参数v3.0(推荐日期代码M080)

Creo Parametric v4.0

Siemens NX 11.0.0

Siemens NX 10.0.0-10.0.3

Siemens NX 9.0.1-9.0.3

Siemens NX 8.0.0-8.0.3

Siemens NX 8.5.1-8.5.2

Siemens NX 7.5.0-7.5.5

西门子Solid Edge ST6-ST9

FloEFD 16新功能：

1、可以通过固体颗粒吸收水蒸气。许多固体材料，特别是聚合物，可以从潮湿的空气中吸收水蒸气。这种水分也可以从固体颗粒释放。聚合物吸收水分的作用对于膜状冷凝，雾状及水分预测的模拟是必不可少的。现在可以考虑这种现象，提供的固体材料的吸附性能的考虑。在LED/照明设备和高级模块应用。

2、链接组件的设置条件。复杂的设备的设计往往假定一个多层次的仿真方法：你可以从一个简单的组件等级开始分析，然后按照组件的装配依次进行，并最终在一个完整的系统中进行，其中可能包括许多子组件。

现在，如果你从一级移动到另一级，你可以重复使用在装配中的一个组件的任务定义。这节省了大量的时间，因为不需要一次又一次的重复的定义每个组件和每个子组件。你只要链接到组件的项目(可以只在几秒钟内采用)。它也最大限度地减少用户错误的风险，并简化了复杂的装配模型的预处理。另外，可以通过保存模型组件一起为公司的其他工程师后面使用FloEFD环境创建一个组件库。从组件项目添加条件到一个装配项目使用“工具，从组件添加”工具。默认情况下，添加的条件将链接到组件的定义，所以通过改变一个组件中的条件，可以很容易地更新与该装配连接的组件中的所有条件。相反，为一个特定组件的编辑条件，你也可以打断链接。

3、瞬态结果保存。新的瞬态求解器数据压缩技术，可以最大限度地减少存储在磁盘上的瞬态数据，并极大地加速了对数据的访问。在“计算控制选项”对话框中，你可以定义保存结果的方式。

4、辐射强度与角度(辐射方向图或辐射极坐标图)的相关。对于一个定向辐射源，现在可以定义一个辐射强度的角度依赖关系。除了三维矢量之外，主辐射方向(对应于极坐标图中的零度)现在可以被定义为一个曲面或平面上的法线方向。

5、定向源的光谱。对于一个定向辐射源，现在可以对辐射强度定义为一个与波长相关的数值。适用于LED模块。

6、LED的非线性压缩模型。现在可以考虑LED的电压、辐射和发光量的是非线性的关系的器件。适用于LED模块。

7、LED目标与正向电流有关。一个LED的正向电流边界条件的值，现在可以取决于一个目标来进行设置。可以在传感器温度定义为温度目标的基础上控制LED驱动电流。适用于LED 模块。

8、LED定制标注。可以自定义参数，可在LED输出标注中看到参数。适用于LED 模块。

9、射线在到达表面停止。后处理显示射线时(对于蒙特卡洛辐射模型)，在它们接触到隐藏反射的射线表面，你可以选择终止射线。适用于LED模块。

10、射线导入。通过引入一个包含射线的起始点、波长、角度和能量信息的特殊射线文件来定义一个辐射源。(β版，如需要可提供)

11、一个点的光谱曲线。显示照射表面上指定点的辐射通量(β版，如需要可提供)的光谱分布。

12、UVGI(紫外线杀菌照射)。FloEFD有能力预测微生物对紫外线的反应。新的计算参数“紫外线照射杀菌”，允许预测紫外线(200-320nm)的照射杀菌率和有效杀菌剂量，考虑水、空气或表面吸收因素。适用于LED和高级模块。

13、基于辐射准则的自适应网格细化法。新的自适应网格细化法是基于传入的辐射通量。可以激活这种类型的细化来自动细化一个由辐射导致的热点区域的计算结果中的网格，从而为区域中的最高温度提供一个更准确的预测。

14、制冷剂的相变。现在可以模拟流动的制冷剂从液体到气体(气蚀/沸腾)和气体到液体(冷凝)的相变(例如，制冷剂在换热器或空调系统中的流动)。适用于高级模块。

15、可压缩液体气蚀。现在你可以考虑可压缩液体中的气蚀现象。

16、网络组件。FloEFD应用的新的压缩热模型，允许把电子封装的模拟看作是若干节点组成的热阻。应用在FloEFD Bridge模块。

17、体积热源输入。现在，你可以在选定的体积内定义一个体积热源(W / m3)或温度体积源作为一组点的分布。所用的源的值是从所有点的值内选择的。点值和坐标可以手动设置或从CSV文件导入。

18、新的通道网格细化标准。这个新的选项保证了不同高度的通道上的网格统一。它允许在一个特定的高度或更小的通道内实现指定的细化等级的网格优化

19、改进目标的收敛性分析。当完成的行程数量等于两个分析的时间间隔时，可进行目标收敛性分析时。默认情况下，一个分析间隔等于0.5个行程，所以在经过1个行程后，可进行目标收敛分析。通过降低分析的时间间隔值，目标会早一点进行收敛性检验，所以不需要等到一个行程再计算。

20、宽频噪声预测。现在你可以预测与普劳德曼的定义一致的各向同性湍流产生的声功率级。

21、更快绘制复杂曲面表面温度。如果“结果处理加快数据”的选项在“组件控制选项”对话框中启用，准备模型过程中FloEFD会保存多余的数据，在“使用CAD模型”选项启用的情况下，允许更快的创建曲面温度数据。

22、在图形区域显示XY图和目标图。现在你可以在图形区域中显示XY图和目标图。图形会随着每个加载时刻而更新。

23、响应界面优化。随着响应界面优化法的增加，DoE(实验设计)的功能也相应扩展，它可以被用来找到最小值，最大值或基于实验的计算设置搜索一个特定的值。

24、外部接口优化器。可以通过外部优化工具控制FloEFD来进行多参数优化。使用基于文本的数据交换和命令行来驱动可执行文件运行FloEFD。
