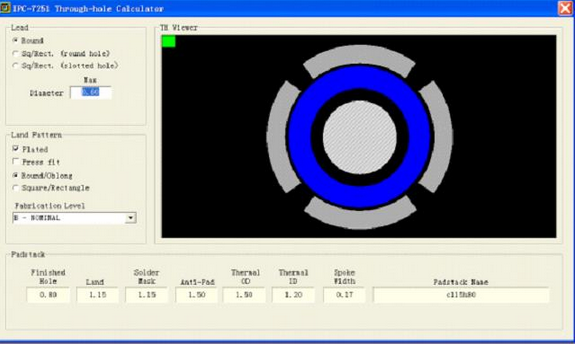

PCB Matrix IPC LP Calculator2017官方版是一款LP计算器,它能帮你轻松计算出几何图形,在图形浏览器中检查出器件跟图形的大小。它还能进行SMD器件计算、PTH计算和Connector计算等。
PCB Matrix IPC LP Calculator2017官方版特色功能介绍:
* 创造,管理,和使用正确的库文档。
* 规范标准的器件和库的名字。
* IPC标准的焊盘和器件设计。
* 大量的PCB库文件的自动生成。
温馨提示:
软件使用:
(1)SMD器件计算器
点击软件“SMD计算器”图标,进入SMD器件图形焊盘计算模式,在该模式下,列出了所有IPC-7351标准的SMD器件图形焊盘。
在实际制造器件的焊盘图形时,只要根据器件的实际类型进行选择就可以了。例如如果要制作一个QFP器件的焊盘图形,选择QFP就进入焊盘图形计算器。
首先根据器件的安装环境,设置环境变量,例如Toe、Heel、Side等参数。也可以选择IPC-7351标准中默认的Most、Nominal、Least等三种安装环境变量;
然后根据器件手册上的器件数据,例如Pin间距、Pin数、器件体尺寸、厚度、Pin跨距等参数,填入到相应的项目中,就可以自动得出器件的焊盘图形,并且该焊盘图形符合;IPC-7351规范要求,这就保证的焊盘图形的完全正确,以及可以提高后续焊接的可靠性。同时焊盘图形还根据IPC-7351A规范自动命名;
然后使用向导,就可以导出不同软件工具格式的库文件了,并且自动根据软件工具的类型添加相应的焊盘图形层数。
PCB Matrix IPC LP Calculator好用吗?
我觉得挺好用的,方便计算
PCB Matrix IPC LP Calculator总是打不开怎么办?
卸载后重新下载试试
